BDI-DC44B2 -GT2+S+TM

BDI-DC44B2 -G Tuned Ⅱ+SiIB-01 新製品

44Bの4(フォー)大型トロイダルトランス採用 8電源での強力ドライブを
24Bのスマートなパネルフォルムで実現

Balanced Drive Independent - Direct-Coupled 4 Amplifiers with 4 power transformers on B type form model - 2nd


44B2(よんよんびーつー)は、多くのお客様から要望が多かった 24Bのスマートなフォルムで44Bの強力なドライブ感 そして 価格を押さえる という難題をクリアーするために生まれました。
BDI-DC44シリーズはバランスヘッドフォン再生の理想的なドライブをするために 左右とHigh Lowの4つのアンプに独立したプラスマイナス2電源を、最短距離かつ ノイズ遮断をする立体構造で搭載することで SNを犠牲とせず、混ざりが無く かつ強力なドライブを得てきました。
44B2ではこの44Bの強力な電源を立体構造無しに搭載する手法としてアンプ回路を電源が取り囲む構造で実現。ノイズの発生や侵入で問題となるAC配線等の問題には、当社の豊富な計測器開発や高周波技術を応用し、EMSとEMIを同時に解決する ノイズキャンセリングラインを低インピーダンス非磁性体シャーシでタイトに挟み込む新手法にて解決。

従来からの超高SNを維持したまま スマートに4台の大型トロイダルトランスとDCアンプを駆動するためのプラスマイナス2電源 合計8台の電源回路プラス保護回路専用電源を搭載することにが可能になりました。

また 音質や品質に影響する手法や部品の多くは 44Bと同一構成としながらも 新構造とすることでコストダウンを行うことができました。

充実したリラクゼーションタイムを最高のサウンドとともにお過ごし頂く為に、定評のある超高SNの無音から湧きあがるサウンド、そして44B譲りの超強力ドライブを スマートなフォルムでお楽しみ頂けます。

24B譲りの精悍でスマートなフォルムに44B譲りの4トランス電源搭載!


クワッドハイパワー電源

24Bの2倍の容量となる 強力電源を搭載

現代のステレオ再生では 左右の混ざりは位相特性を悪化させ緻密にマスタリングされた高音質ソースやハイレゾリューション再生では致命的な音質劣化となって私たちの耳に届いてしまいます。特にヘッドフォン再生では、ヘッドフォンドライバーから耳までの伝送では 音が混ざることが少なく、回路内での混ざりは 致命的な音質変化となって現れます。
さらに バランス再生では ホット側とコールド側が完全に独立して動作しない場合、波形が崩れることとなり、良くできたシングル再生の方が良いというような、バランス再生の利点が全く生かされないような結果になってしまいます。
BDI-DC44B2では これらの問題を 電源と回路の両方から追求し、バランス再生では最も理想的な姿となるクワッド電源搭載。 左右とホットコールドそれぞれ 全てを独立させた 4つの電源ユニットと それらを生かす 特別な回路手法で共通インピーダンスを排除しています。
一般の共通インピーダンスの塊となる ベタアースという安易な回路構成は排除し 高度なマスタリング等で使用するアナログコンソールで採用されているような、全てが独立分離し動作する回路構成を採用しています。

利便性と性能が共存可能なパワーリレーによるフロントパネル電源スイッチ

50VA×4 200VAという巨大なパワー源を究極に生かす為には強力な電源配線を最短で行わなければなりません。配線長を引き延ばすこと無く遠隔操作リレーで電源を接続。
配線長が長い場合の損失を防ぐと言うだけで無く、不要な誘導結合をさせないというOJI Specialの電源直結思想を引き継ぎ 遠隔操作をすることでフロントに電源スイッチを配置し操作性と性能の両立を確保いたしました。
ハーフミラーのパワースイッチは 電源オンと共に ロゴが浮かびあがります。

更に進化した コンプリートDCバランスアンプ回路

ハイレゾリューションや高周波領域のクロックを使った現在のオーディオ再生は、耳に聞こえる低周波のみならず、高周波までも考慮した設計が不可欠です。さらに高周波領域に及ぶ磁界の影響も考慮しなければなりません。
数百キロヘルツという領域はもちろん ノイズまで含めたメガヘルツといった高周波領域も考慮した、トータル的な設計、そして バランスアンプとして大切な共通インピーダンスの排除を徹底的に行い、現代の理想的なバランスアンプを目指しました。

最新Bサーキットをさらにリファイン。最新の中低域の充実とパワー感そしてレンジの広さ

ハイエンドヘッドフォンは ハイインピーダンス仕様や音質的に非常にクリアなヘッドフォン、低能率タイプが多くなってきた今、さらにハイエンドに相応しいサウンドにスペシャルチューニングいたしました。
部品交換や色つけという単なる味付けではありません。 チューニングは超高精度計測器に採用されている熟練した技術を生かすことはもちろんのこと、パーツ、ミリ単位で変わる 様々な特性を更に追求するなど、最新のヘッドフォン、最新のソースのそれらを意識すること無く再生できる充実したサウンドを目指しました。

それらのリファインは ハイエンドバランスヘッドフォンアンプに相応しい 低域の更なる分解能の向上と量感、リファレンスとして相応しいフラットネス、マスタリングの状況を感じとれる分解能と芸術性のあるサウンドを得たと多くの方に評価されております。

徹底したシールド

バランスアンプは 通常のチャンネルセパレーションだけで無く、同一チャネルの ホットとコールドのセパレーションまでもが非常に大切です。独立した4つのトランスと電源を限られたスペースの中でEMCとEMIの双方の特性向上させるために、アンプ基板を取り囲む構成で配置。AC電圧電源配線や低レベル信号配線は 2mm厚さの非磁性体シャーシでサンドイッチする構造を採用。4つの独立電源というだけでなくそれらを最高の状態で生かすよう設計されています。
それらは OJI Specialの一貫した思想である ハイエンドヘッドフォンアンプで採用し続けているボリューム内部各チャネルまでもシールドを設け、さらに アース配線やは電気的に高周波領域まで考慮し、もっとも低抵抗となる銀メッキテフロン線による接続など、可聴帯域外までも理想的なバランス回路を追求する為に技術と素材を惜しみなく投入いたしました。
44B2 -GT2 +SiIB-01+TM-1 発売記念バージョンでは さらにLimited で搭載していた 低損失極太シールド配線を採用。
一本一本ハンダ付けと特殊接着材を塗布した熱収縮チューブで完全に押さえ外気の遮断を行うことで 機械的にも電気的にも優れたパフォーマンスを長期間発揮します。
さらに静かに さらに深く。静寂の中から浮かび上がるサウンドをお楽しみいただけます。

精悍なHiRIS専用 ブラック オールアルミ筐体


新規設計による HiRISインシュレータを生かすブラック大型筐体。
24Bシリーズと異なり 4台のトランスと独立電源を搭載するために奥行きを焼く10cm伸ばしています。
本筐体は、 (株)タカチ電機工業 様のスペシャルモデルとなり、24Bモデルは最高傑作となるデザイン性と性能から同社のカタログにも(株)タカチ電機工業 様より要望があり掲載されました。
本筐体は 一般には非常に高額となる アルミ放熱構造の筐体で OJI Specialでは その優秀さより 業界ではいち早く採用。およそ10年以上の採用実績があり、ハイエンドオーディオ用として、放熱構造の優秀さ、信頼性と強靱な構造を生かし内部構造含め進化してまいりました。
当社は専用筐体を開発し供給している製品もありますが、OJI Special モデルでは (株)タカチ電機工業 様の量産パーツを使うことで 非常に高額な放熱構造等の開発費を製品に含めること無く「高性能」を「リーズナブル」にユーザー様に提供するように心がけております。

非常に強靱な筐体構造は ハイエンドアイテムにとって非常に価値のある物となります。筐体のゆがみは即座に接点の接触不良を招きます。コネクタ等の外装部品の取り付け穴はハイエンドアンプとして歪みの無い精密切削加工を一台一台丁寧に行い、板金手法とは異なる、ハイエンドに相応しい加工で高品質な筐体を提供しています。3㎜厚 かつ 精密切削加工で、精密なコネクタ接合が可能となります。
またパーツの取り付けは、ゆがみのある基板等では無く、精密切削加工されたパネルにSUS(ステンレス)ボルトで固定。強靱かつ精密な筐体の構造を最も生かす製造手法を行っております。ミクロン精度の接触を目指すために ミクロン精度の加工は大きく貢献しています。

単なる高級部品というだけではなく 全ての精密さの源は総合的な技術の結晶です。

+TM-1 オプション では 高度なトルクマネージメントを行うことで 剛性とバランスと精度を確保。単にねじのトルクだけでなく大型筐体の歪みも考慮しながら組み上げていきます。
精密切削加工部品との接合は正に張り付くような精度に金メッキSUSボルトを使うなどして 機械的に優れたパフォーマンスを長期間発揮します。

HiRIS高剛性高精度インシュレータシステム搭載
世界に誇るMade in Japan に相応しい 精密加工と 精密仕上げを施したインシュレータシステムです。

インシュレータは チップそのものでは無く トータルでその性能を発揮します。優れた精度と剛性はインシュレータチップの性能を極限まで引き出します。

HiRISインシュレータシステムの要となる支柱は筐体の最も剛性が高い部分を利用し、ボルトの特性として接合性を飛躍的に上げる金メッキSUSボルトで精密かつ強固に接続しています。
金は、ミクロン単位の隙間を接合調整するために用いられています。
見た目の華やかさでは無く、全ては性能のための美しさです。
24Bでの評価も非常に高く、インシュレータの性能を極限まで発揮する その変化をご堪能いただけます。

44B2 -GT2 +Sでは 低域から広域までバランスの良いクリアーなサウンドで好評のシリコンアイソレーションベースを標準装備。
※インシュレータチップは付属しておりません。

XLR 4pinバランス出力対応

ハイエンドバランスヘッドフォンアンプとして相応しい、XLR3pin端子。さらに 接点、方式など様々な角度から検討し、現在流通量も多くなってきた 4pinXLRタイプの出力端子も装備いたしました。ノイトリック製の金メッキタイプXLRコネクタを精密加工の筐体にSUSボルトで強力に固定しています。
一本のケーブルで接点量も増えること無く、スマートにバランス接続をお楽しみ頂けます。

クワッドハイパワー電源

Extream 譲りのハイパワー電源を2倍に増強

50VAのハイパワートランスはトランスとして最も理想的な トロイダルトランスを採用。左右 とさらに ハイ ロー 計4台 独立搭載。パワーアンプ並みの 54,400μF という強力電源コンデンサーも搭載したダイレクトカップリングを実現するためのプラスマイナス2電源、合計8台の強化DC電源で強力にDCアンプをドライブし、バランスヘッドフォン再生の理想に迫ります。

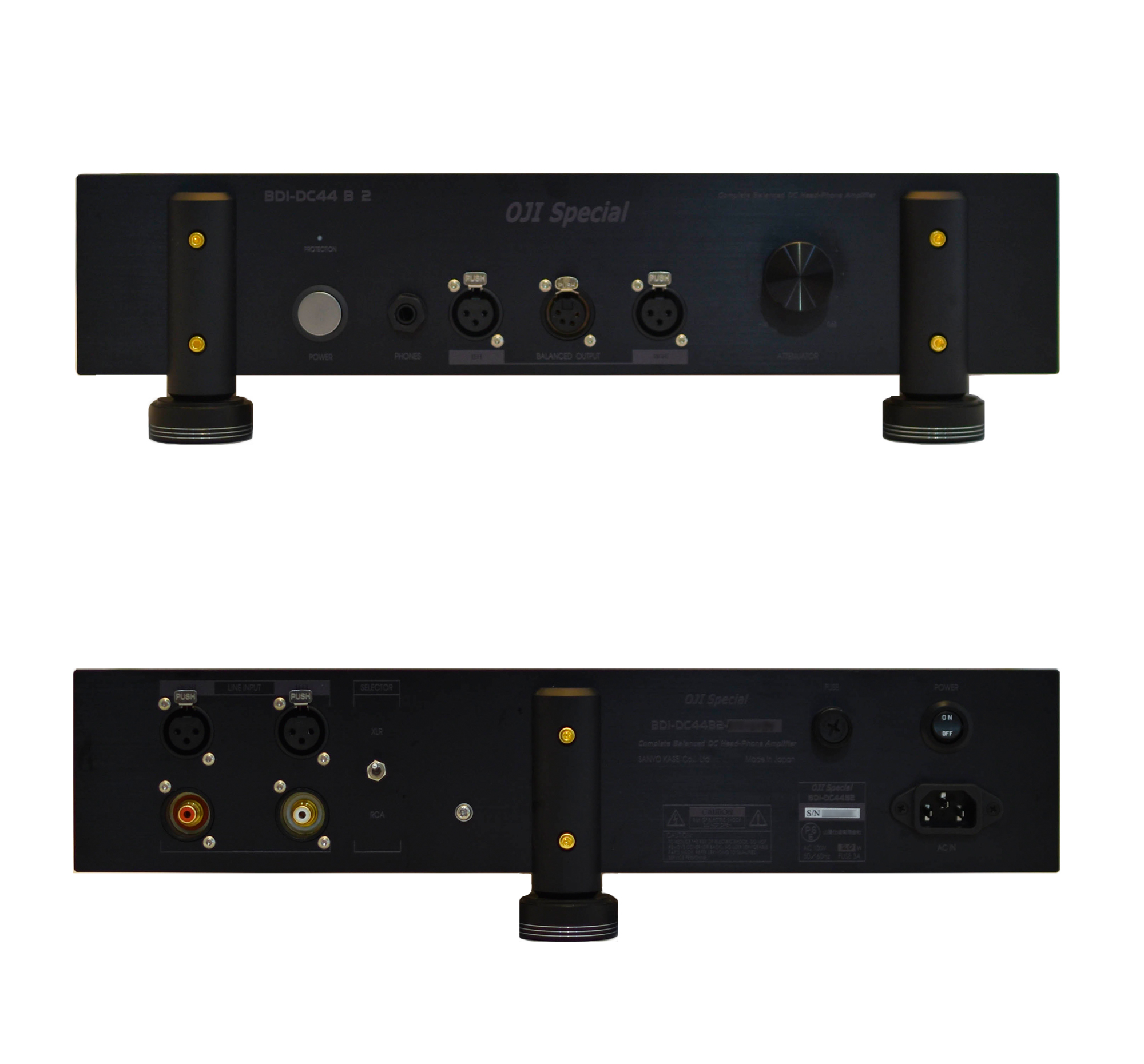

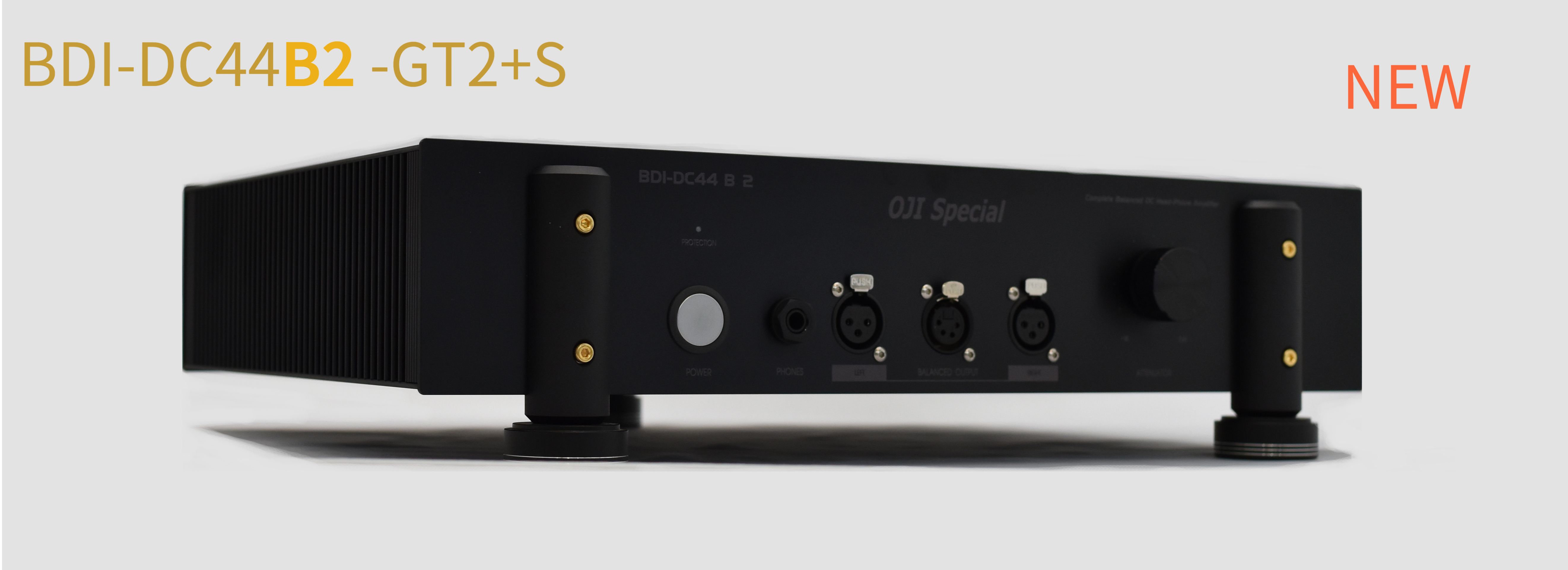

BDI-DC44B2 -GT2+S






透過ロゴ搭載 パワーリレー駆動スイッチ




スペシャル強化シールド配線

(株)タカチ電機工業 様 カタログ掲載 当社ヘッドフォンアンプ


0.1mmの段差も正確に加工した精密パネル

ステンレスボルトで丁寧にインストールされたハイエンド出力端子




SiIB-01

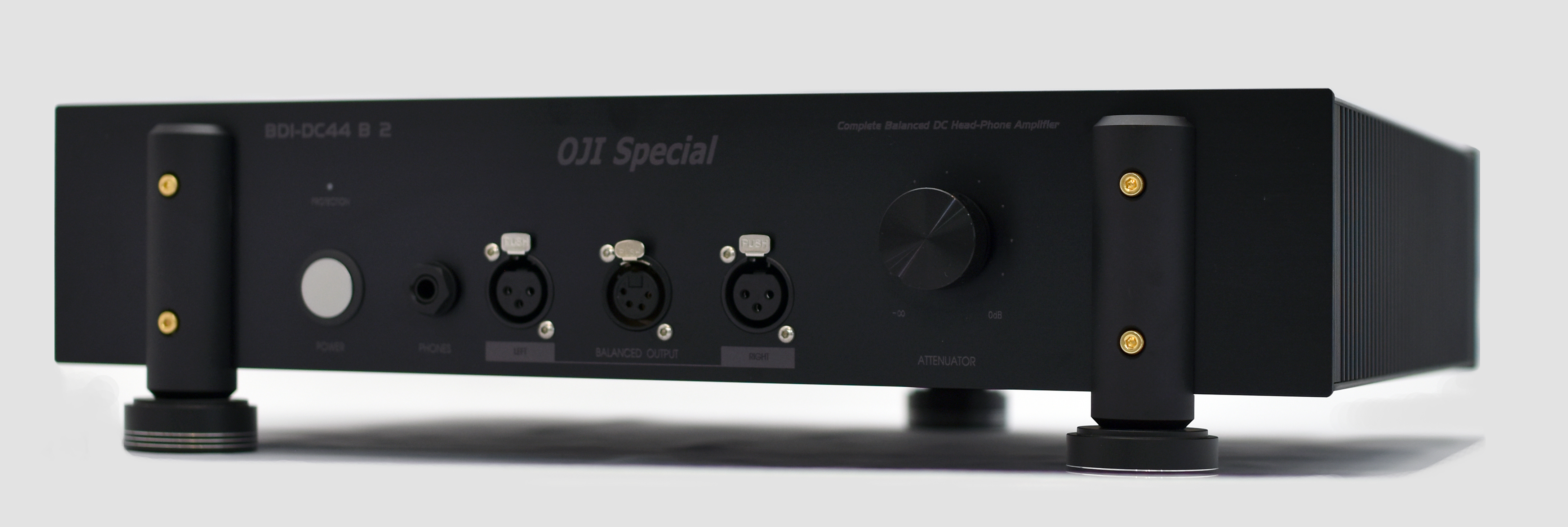

BDI-DC44B2 -GT2+S

仕様概要

機種名 Complete Balanced Head-Phone DC Amplifier

BDI-DC44B2 -G Tuned Ⅱ +SiIB-01 +TM-1
型名BDI-DC44B2 -GT2+S+TM
オプション含む合計参考価格 1,012,000円(税別)

2020年秋 フジヤエービック様での新製品特別販売仕様
特別オプションとして Limitedシールド搭載
フジヤエービック - ONLINE開催記念セール(終了

BDI-DC44B2 -G Tuned Ⅱ +SiIB-01
型名BDI-DC44B2 -GT2+S
オプション含む合計参考価格 982,000円(税別)

BDI-DC44B2 -R Tuned Ⅱ +SiIB-01 +TM-1 ※2
型名BDI-DC44B2 -GT2+S+TM
オプション含む合計参考価格 1,064,000円(税別)




アンプ構成 : パワーアンプ部 - 入出力完全DC構成ハイスピードアンプ x 4

電圧ゲイン : 約8dB
アンバランス バランス変換ハイスピードDCアンプ搭載 (ゲイン 約6dB)
アッテネータ:東京光音電波製 大型シールド付き高音質タイプ4連
       低損失極太バランスシールド内部配線

電源構成 : 左右独立 大型50VA トロイダルトランス×4 (合計200VA)左右ハイロー独立強化8電源 ※1

出力 : バランス出力 3pin XLRx2 / 4pin XLR x1
     シングルエンド出力 Φ6.3 PHONEx1
     銀メッキテフロンワイヤー出力結線
電源 : AC100V 50/60Hz
サイズ : 430 (W) x 88(H) x 330(D) (突起物含まず) 約9Kg
その他 :
AC電源コネクタ フルテック社製 ハイエンド金メッキタイプ ※1
XLR入出力端子 のノイトリック社製 金メッキタイプ ※1
取り付けねじ オールステンレス、純金メッキステンレスキャップボルト
(HiRISインシュレータシステム)
シリコンアイソレーションベース標準装備(ピンスパイクとフェルトシートは付属しません)


※1  -R (アール)オプションは ダブル強化電源とフルテック社製インレット(ロジウムメッキ)、フルテック社製 XLR 3Pinコネクタ(ロジウムメッキ)が装着されます。

※2 本製品は 受注生産製品です。

※3 2020年秋 フジヤエービック様での特別販売は3台即納
  即納製品は 仕様変更等できません。
  特別オプションとして Limitedシールド搭載

※4  仕様は 性能向上等のため 予告なく変更することがあります。予めご了承願います。
