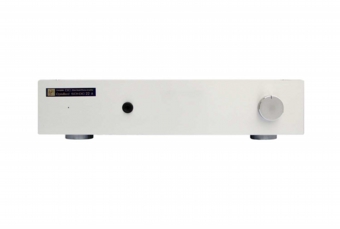

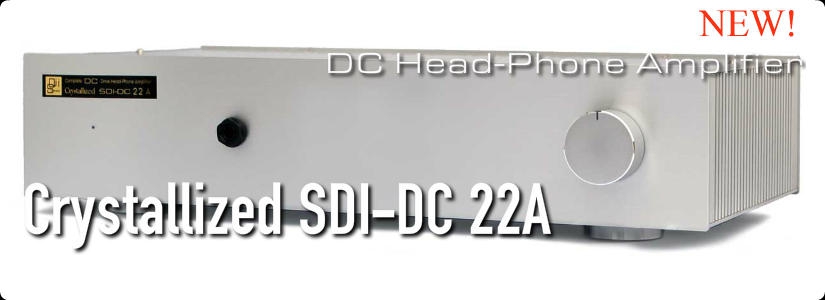

Crystallized SDI-DC22A Semi-Custom
新製品 2013/5/21 発売
Head-Phone DC Amplifier


「共通インピーダンスの排除」と「回路の対称性」 追求


Crystallized SDI-DC22Aは 当社ハイエンドバランスヘッドフォンアンプ BDI-DC24Aシリーズの流れを継ぐシングルエンド専用ヘッドフォンアンプです。

お客さまの要望に応えてBDI-DC24Aの音質を継承しながらシングルエンド再生に絞った構成にいたしました。

SDI-DC22Aは BDI-DC24Aシリーズ同様ヘッドフォン再生システムで重要な 「共通インピーダンスの排除」と「回路の対称性」を信号経路だけで無く、回路外からの影響も含め様々な角度から理想を追求しております。

本シリーズは弊社の高精度計測技術やカスタム製作の経験を生かし、高精度アンプにとって有害な共通インピーダンスの排除を目的とする基板設計手法や高精度回路を生かす高性能部品選択など、緻密さが要求されるハイエンドヘッドフォンのために特別なアナログサーキットテクノロジにて構築されております。
回路は新開発のDCアンプを採用。トロイダルトランスを左右独立で使用した大容量電源でドライブし超低域までフラットに再生する性能はもちろんのこと、音質劣化や不安定要素となる入出力のカップリングコンデンサー、回路調整用ボリュームや内部コネクタなどの接点までも徹底的に排除。


またDCアンプを生かし切るために信号経路には厳選した東京光音電波製の高音質アッテネータを使うなど配線素材やコネクタにもハイエンド素材を厳選して搭載いたしました。
また昨今問題となっているデジタル機器などから発生する電磁波やノイズの影響を徹底的に遮断するために素材も吟味。総アルミ二重シャーシケース、ステンレスネジを使用するなど非磁性体化を徹底的に行い、磁気やノイズの影響を遮断しております。



ハイエンドヘッドフォンをターゲットとし、鳴らしにくいハイインピーダンスタイプからローインピーダンスまで十分なドライブ能力を有しながら、源流を感じさせる色つけの無さとSN感の良さ、さらに繊細な表現力のための低出力時のクオリティを重視した音質設計になっています。

じっくりと時間をかけたカスタム製作でハイエンドヘッドフォンアンプに求められる理想を追求いたしました。




ヘッドフォン専用アンプとして音質劣化要因を徹底排除

超広帯域アンプ

ハイレゾ音源、DSD音源、スーパーデジタルオーディオに対応する超広帯域アンプ。


入出力に音質劣化となるカップリングコンデンサーを一切通さない ハイスピード完全直結DCアンプ構成。可聴帯域より遙かに広帯域となる DC直流から100KHz以上にわたる広帯域をサポート。

ロスレス追求構造

音質劣化の原因で排除不可能な接点となるアッテネータは 放送局など業務で絶対的な信頼のある東京光音電波製の高音質アッテネータを採用。プロフェッショナルな環境で稼働する一流の操作感も堪能いただけます。
 また 内部配線は製作しやすさではなく、音質を第一に追求。
信号の流れに沿う、最短の配線を心がけ各アナログ結線には高品質OFCワイヤー使用のシールド線を使用し、アンプや電源の影響など様々な影響の排除と高音質を考慮しております。
さらに コネクタは徹底的に排除し、接触抵抗を極限まで減らしています。

共通インピーダンスを排除する大容量左右独立電源

電源は、様々な箇所の共通インピーダンスを排除するために左右完全独立。
2台の大容量トロイダルトランスと高速整流素子を搭載した大容量電源回路、そして 高速対応のための低インピーダンス出力回路から構成される電源にきわめて近くに配置されたDCアンプが理想的なヘッドフォンドライブをサポートします。

非磁性体構造精密加工ケース

鉄などの磁性体は漏れ磁束の誘導などハイエンドオーディオ再生にとって様々な問題を引き起こします。強磁性体は、モータや電磁石の材料になるように、磁束を通過させやすくしますので高精度アンプではその影響が問題となります。特にハイエンドヘッドフォン再生では微細な各アンプの干渉やノイズの影響なども排除しなければなりません。SDI-DC22Aではシャーシはもちろん基板取り付けスタッドやネジ一本に至まで徹底的に非磁性体化を追求。※1




ケースは安定した動作に貢献する放熱効果の高い極厚オールアルミ製。加工は高精度切削加工で歪みを排除し、コネクタなどの取り付け歪みの発生を抑え安定した接続をサポートします。また最低2mm厚の極厚シャーシを使用して磁気、熱、ノイズ、振動などの影響を遮断。











仕様内容

型 番 SDI-DC22A
価格 ¥368,300(2014/3/1改訂)
サイズ 430 (W) x 88 (H) x 231 (D) 約4.8Kg

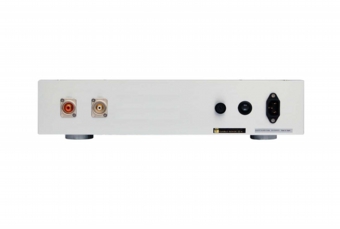

RCA入力 ノイトリック 金メッキタイプ RCA アンバランス
シャーシ、外装ネジ オールアルミ高放熱タイプケース、ステンレスネジ※1
ACインレット フルテック金メッキタイプ ACインレット
電源トランス 二重絶縁タイプ大容量トロイダルトランス
電源構成 大容量 電源
電源 AC100V 50/60Hz 60W
アンプ部回路部品 高品質プレート抵抗
アンプ構成 入出力完全DC構成ハイスピードアンプ
RCA入力 ノイトリック 金メッキタイプ RCA アンバランス
アッテネータ 東京光音電波製高音質アッテネータ
アンプ電圧ゲイン 15dB ※2
出力結線 銀メッキテフロンワイヤー結線
出力コネクタ 絶縁タイプ 金メッキ接点標準フォーンジャック


※SDI-DC22Aは内部基板等 そのほとんどをBDI-DC24A-Sと同一部材にて製作しております。アンプ構成のみ 2台になっております(BDI-DC24A-Sは4台)

※1 一部補強材料として鉄部材使用あり
※2 ゲインは カスタム調整可能です。 発注時 ご要望が有れば お打ち合わせ 出来るだけ対応いたします。
※3、仕様は 性能向上等のため 予告なく変更することがあります。予めご了承願います。
※4 本製品は 受注生産 カスタム製品のため 発注時 仕様確認をして製作いたします。
